زنجیره پهلوگیرییک زنجیره فولادی سنگین است که برای ایمن سازی کشتی ها، سکوهای دریایی یا دارایی های شناور در موقعیتی در کف دریا استفاده می شود. نقش دوگانه ای دارد: اول، جذب و توزیع نیروها از باد، امواج، جریان و جزر و مد. و دوم، تضمین پایداری ایستگاه در شرایط متغیر دریایی.

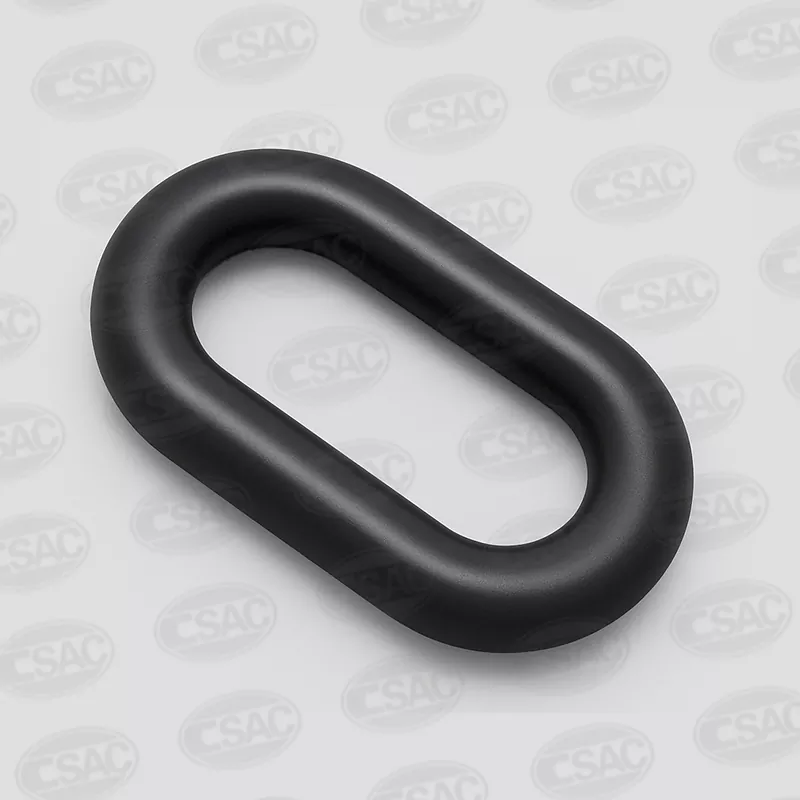

زنجیره پهلوگیری اساساً مجموعهای از پیوندهای زنجیرهای فولادی به هم پیوسته (بدون گل میخ) است که خط پهلوگیری را از سر یا کمان دارایی شناور تا لنگر در بستر دریا تشکیل میدهد. باید استحکام بالا، خستگی، خوردگی، سایش و الزامات عملکرد بار دینامیکی را برآورده کند.
پارامترهای کلیدی برای یک زنجیره پهلوگیری معمولی درجه بالا ممکن است شامل موارد زیر باشد (اما محدود به آنها نیست):
| پارامتر | مقدار معمولی / توضیحات |
|---|---|
| قطر پیوند اسمی (d) | به عنوان مثال، 100 میلی متر، 127 میلی متر، 137 میلی متر (برای کاربردهای بزرگ شناور دریایی) |
| بار شکست (BL) | تعریف شده توسط استانداردهای طبقه بندی، بستگی به درجه زنجیره (R3، R4، R5 و غیره) دارد. |
| واحد جرم در متر (متر) | برای زنجیر بدون گل میخ: m ≈ 19.9 d² (te/m) با توجه به قطر پیوند بر حسب متر |
| مدول یانگ (E) | مقادیر معمولی: 5.44×107 kN/m² برای بدون گل میخ. 6.40×107 kN/m² برای زنجیره studlink |
| طول زنجیر (L) | بستگی به عمق آب، محدوده، طراحی سلسله مراتبی دارد. به عنوان مثال یک شناور نیمه شناور 10 مگاواتی در عمق 44 متری از طول زنجیره ای ~ 650 متر استفاده می کند. |
| عمر خستگی / وضعیت خدمات | باید تحت بارهای دینامیکی، وضعیت دریا، سایش زنجیر، سایش در تماس بستر دریا تأیید شود |
به عنوان مثال، یک تولید کننده ممکن است یک زنجیره پهلوگیری بدون گل میخ با قطر اسمی 127 میلی متر، واحد جرم ~ 0.353 تن در متر (از مطالعه) عرضه کند.
استحکام و دوام بالا- زنجیرهای پهلوگیری برای تحمل بارهای دینامیکی سنگین (از باد، امواج، جریان) طراحی شده اند و یک پیوند قوی بین دارایی شناور و بستر دریا ایجاد می کنند. آنها نسبت به خطوط مصنوعی در محیط های خشن یا طولانی مدت ترجیح داده می شوند.
محدوده و جذب انرژی- طول زنجیره ای که به درستی طراحی شده است (محدوده) یک شکل طناب دار ایجاد می کند و هم وزن و هم نیروی بازگرداننده افقی را فراهم می کند. به عنوان مثال، زنجیره بلندتر به عنوان یک دمپر برای بارهای ضربه ای عمل می کند.
مقرون به صرفه بودن و چرخه عمر– در حالی که هزینه اولیه زنجیره سنگین بالا است، عمر سرویس، نگهداری کم (در مقایسه با سایر سیستمهای پهلوگیری)، و قابلیت اطمینان آن را به یک سرمایهگذاری مناسب تبدیل میکند. برای توربین های بادی شناور فراساحلی، هزینه زنجیره پهلوگیری بخش عمده اما موجهی از سیستم است.
آگاهی از پوشیدن و نگهداری– سایش اغلب در «بخش چف» متمرکز می شود، جایی که زنجیر در بستر دریا قرار دارد و تحت ساییدگی ناشی از حرکت قرار می گیرد. بازرسی منظم مورد نیاز است.
آمادگی آینده- با حرکت تاسیسات دریایی به سمت آب های عمیق تر و سکوهای شناور ظرفیت افزایش می یابد، قطر زنجیر، طول و استقامت خستگی افزایش می یابد. مطالعات حساسیت پارامتر نشان میدهد که طول تأثیر عمدهای بر پاسخ دینامیکی دارد.
بنابراین زنجیره پهلوگیری صرفاً "زنجیره سنگین" نیست، بلکه یک جزء مهندسی شده است که مشخصات صحیح آن بر ایمنی عملیاتی، هزینه و طول عمر بسیار تاثیر می گذارد.
با تعیین بارهای محیطی (باد، موج، جریان)، عمق آب، شرایط بستر دریا و پوشش حرکتی دارایی شناور شروع کنید. برای تعیین طول زنجیر، قطر، وزن در هر متر، بار لنگر، فاکتورهای ایمنی، از تئوری لنگر بند استفاده کنید. به عنوان مثال: طول زنجیر و قطر اسمی بر کشش، سفتی، رفتار بخش خوابیده تأثیر می گذارد.
درجه زنجیره (به عنوان مثال، R3، R4)، نوع پیوند (بدون پایه برای بسیاری از لنگرها)، پایان (پوشش، گالوانیزه، مجاز خوردگی) را انتخاب کنید. داده های سازنده را برای جرم واحد، بار شکست، مدول بررسی کنید.
استقرار زنجیره در بخش، امن برای لنگر و کشتی fairlead. محدوده زنجیره صحیح را ارائه دهید (اغلب 2 × -3 × عمق آب بسته به محل مورد نظر). اطمینان حاصل کنید که بخش خوابیده در بستر دریا برای جذب حرکت کافی است. خیلی کوتاه ممکن است منجر به بارهای شوک ناگهانی شود، خیلی طولانی ممکن است سفتی بازیابی را کاهش دهد.
مانیتور طول زنجیره، کشش، جهت، تماس بستر دریا. از روشهای اندازهگیری (کولیس، فتوگرامتری) برای اندازهگیری طول یا سایش پیوند استفاده کنید.
ایجاد برنامه بازرسی مناطق کلیدی: ازدیاد طول پیوند، نفوذ خوردگی، سایش در تماس بستر دریا، ترک خوردگی ناشی از خستگی. در صورت لزوم زنجیر را تعویض یا نوسازی کنید.
جلوه شل و سفتدر آب کم عمق: زنجیره ای که بیش از حد طولانی است ممکن است سست شده و باعث حرکت بیش از حد شود. خیلی کوتاه ممکن است منجر به پیش تنش بالا و کاهش حاشیه ایمنی شود. تجزیه و تحلیل حساسیت نشان می دهد که طول غالب است.
مناطق پوشیدنی: بخش چفیه (جایی که زنجیره با بستر دریا تماس می گیرد) دچار سایش می شود. نظارت لازم است.
خوردگی و خستگی: به ویژه در محیط های دریایی، نگهداری و درمان های حفاظتی کلیدی است.
دامنه نامناسب: اگر محدوده زنجیر مناسب نباشد (طول در مقابل عمق آب در مقابل نیروها) آنگاه عملکرد پهلوگیری کاهش می یابد.
با گسترش بادهای شناور، میادین نفت و گاز با آب عمیقتر، و افزایش تقاضا برای قابلیت اطمینان ایستگاه، زنجیرههای پهلوگیری در حال تکامل هستند. روندهای کلیدی عبارتند از:
با افزایش عمق آب و اندازه سکو، قطر اسمی و جرم واحد افزایش می یابد. به عنوان مثال، مطالعات نشان می دهد که حرکت از 117 میلی متر به 137 میلی متر حاشیه ایمنی را بهبود می بخشد.
گریدهای مواد پیشرفته و فولادهای مقاوم در برابر خستگی برای افزایش عمر مفید تحت بارهای دینامیکی.
فن آوری های اندازه گیری و نظارت بهبود یافته برای بازرسی زنجیره ای (کالیپرهای نوری، فتوگرامتری) برای مدیریت بهتر چرخه زندگی.
درک بیشتر از طول زنجیره در مقابل رفتار پویا (تحلیل حساسیت) که طراحی هوشمندتر را قادر میسازد تا هزینهها را با حفظ ایمنی کاهش دهد.
ادغام با سیستمهای مانیتورینگ بلادرنگ (سنسورهای تنش، سنسورهای سایش) که امکان تعمیر و نگهداری پیشبینی و کاهش زمان خرابی را فراهم میکند.
پایداری: با در نظر گرفتن امتیازات خوردگی، قابلیت بازیافت فولاد زنجیره ای و نوسازی مقرون به صرفه در مقابل جایگزینی.
بنابراین انتخاب یک تامین کننده زنجیره پهلوگیری با کیفیت در حال حاضر نه تنها عملکرد فعلی را تضمین می کند، بلکه برای دارایی های دریایی در حال تکامل نیز محافظت در آینده را تضمین می کند.
سوالات متداول در مورد زنجیرهای اسکله
Q1: چه قطری از زنجیره باید برای یک عمق آب و اندازه سکو انتخاب شود؟
A1: قطر به بارهای مورد انتظار (بار شکست، عمر خستگی) بستگی دارد که توسط قوانین طبقه بندی و پوشش حرکت دارایی تعریف شده است. به عنوان مثال، مطالعات نشان می دهد که افزایش قطر اسمی باعث کاهش حرکت افقی سکوی شناور در شرایط نامی و شدید می شود. طراح باید عمق آب، جریان، شرایط موج، بارهای سرب مناسب مورد انتظار را ارزیابی کند و قطری را با ضریب ایمنی مناسب انتخاب کند.
Q2: هر چند وقت یکبار باید زنجیره پهلوگیری را بازرسی کرد و نکات کلیدی بازرسی چیست؟
A2: فرکانس بازرسی به شرایط بحرانی محیط و دارایی بستگی دارد. نقاط کلیدی بازرسی شامل ازدیاد طول پیوند، سایش در تماس بستر دریا، نفوذ خوردگی، ترکهای خستگی و وضعیت نقطه لنگر است. سایش اغلب در بخش چف متمرکز می شود. یک بازرسی معمولی سالانه یا دوسالانه تکمیل شده توسط نظارت در حین کار برای لنگرهای بحرانی توصیه می شود.
در نتیجه، یک زنجیره پهلوگیری به خوبی مشخص، نصب شده و نگهداری شده جزء اساسی هر سیستم پهلوگیری دریایی است. ایمنی، قابلیت اطمینان و ارزش بلند مدت برای دارایی های شناور را تضمین می کند. در این زمینه، زنجیره های پهلوگیری با کیفیت بالا ارائه شده توسطZhongnan Anchor Chain Co., Ltd.ارائه یک راه حل قوی برای خواسته های فعلی و آینده ایستگاه. برای پشتیبانی از مشخصات دقیق تر یا کشف راه حل های زنجیره ای سفارشی، لطفاًبا ما تماس بگیرید.
