تفاوت های طراحی بین کانکتورهای چرخشی 3 و 4 پیوندی چیست و چگونه باید بین آنها انتخاب کرد؟

مجموعه پیشرو گردان یک جزء فشرده اما حیاتی در سیستم لنگر انداختن کشتی است. قرار گرفتن بین لنگر و زنجیر لنگر اصلی، از ایجاد پیچش در طول زنجیر به هنگام انحراف یا نوسان کشتی در باد، جریان و امواج جلوگیری می‌کند. بدون یک مجموعه چرخشی به درستی انتخاب شده، زنجیر می تواند پیچ ​​خورده و منجر به سایش بیش از حد، گیر کردن در گربه وحشی و حتی شکست لنگر شود.

این راهنما مقایسه ساختارمند و مبتنی بر قانون را بین دو پیکربندی غالب - 3-link وپیشروهای گردان 4 پیوندی- و معیارهای تصمیم گیری روشنی را برای انواع کشتی، محدودیت های فضا و الزامات جامعه طبقاتی ارائه می دهد.

استانداردهای طراحی و مشخصات مواد

هر دو پیکربندی مطابق با ISO 1704 (کشتی‌سازی - زنجیر لنگر با پیوند گل میخ) تولید می‌شوند و معمولاً از فولاد آلیاژی یا فولاد کربنی درجه 2 یا درجه 3، با اجزای عملیات حرارتی و تست شده تولید می‌شوند.

همه پیشروهای چرخشی باید دارای گواهی آزمایشی صادر شده توسط یک انجمن طبقه‌بندی مجاز، مانند DNV-GL، ABS، BV، LR، یا NK باشند. این گواهی باید شامل نتایج آزمایش بار اثبات، مقادیر بار شکست (در صورت لزوم)، قابلیت ردیابی مواد و تأیید ابعاد باشد.

تفاوت ساختاری: ترتیب اجزا

تمایز عملکردی بین این دو طرح در تعداد پیوندها و ترتیب اتصال است که مستقیماً بر طول ابعادی، سازگاری با قلاب‌ها و قابلیت تعویض تأثیر می‌گذارد.

3-پیکربندی پیشرو چرخشی لینک

شامل EL + SW + EL  (پیوند بزرگ + چرخان + پیوند بزرگ شده). این مجموعه فشرده، پیوند انتهایی را حذف می‌کند و در نتیجه طول محوری کلی کوتاه‌تر می‌شود. این برای تاسیساتی طراحی شده است که فضای اطراف جیب لنگر یا گربه وحشی محدود است. با این حال، از آنجا که پیوند انتهایی وجود ندارد، اتصال سمت لنگر معمولاً به یک قید اختصاصی یا یک رابط سازگار نیاز دارد.

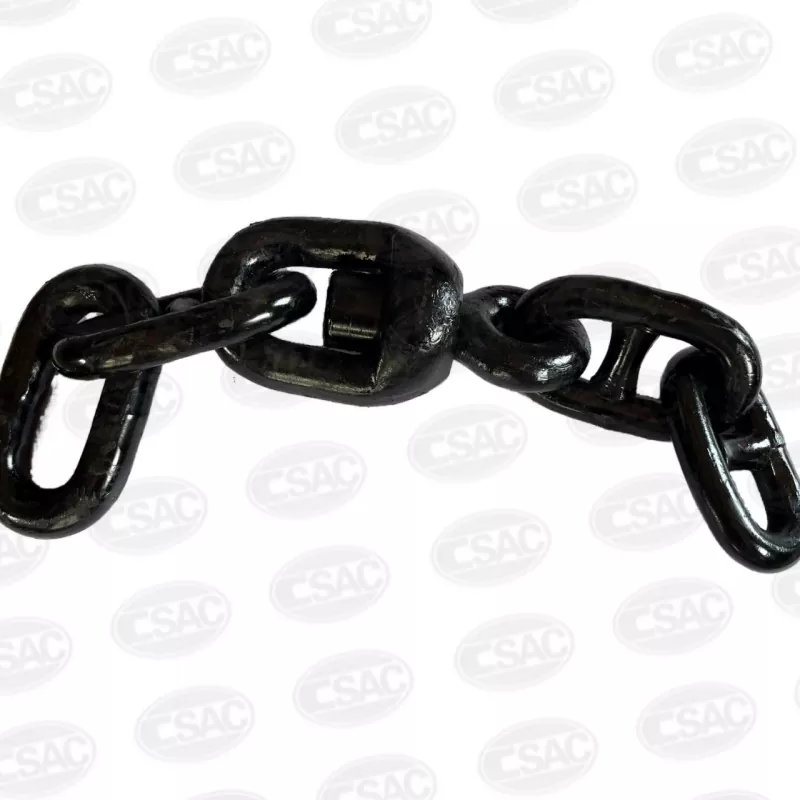

4-پیکربندی پیشرو چرخشی لینک

شامل E + EL + SW + EL (پیوند پایانی + پیوند بزرگ + چرخان + پیوند بزرگ شده). وجود پیوند انتهایی (E Link) یک دهانه داخلی بزرگتر را فراهم می کند که به طور خاص برای قرار دادن یک قلاب لنگر نوع D استاندارد شکل گرفته است. این ترتیب به هنجار صنعت برای کشتی‌های تجاری اقیانوس پیما تبدیل شده است، که اتصال برتر، جایگزینی آسان‌تر، و سازگاری گسترده‌تر با قلاب‌های خارج از قفسه را ارائه می‌دهد.

خلاصه مقایسه

معیارهای انتخاب - یک چارچوب تصمیم عملی

انتخاب بین 3 لینک و4-لینکطرح ها دلخواه نیست باید بر اساس پارامترهای فنی و عملیاتی زیر باشد.

محدودیت های فضایی

اگر قفل زنجیر لنگر، لوله هاس، یا جیب گربه وحشی محدودیت شدیدی بر طول کل مجموعه پیشرو اعمال کند، نوع 3 پیوندی جایگزین کوتاه تری را ارائه می دهد که می تواند در جایی که یک 4 پیوندی مناسب نیست قرار بگیرد. همیشه طول انبار جمع شده را بر اساس نقشه های آرایش کلی کشتی بررسی کنید.

نوع کشتی و مشخصات عملیاتی

کشتی‌های تجاری اقیانوس‌پیما (کشتی‌های فله‌بر، کشتی‌های کانتینری، تانکرها) – پیکربندی 4 پیوندی را انتخاب کنید. این انتخاب استاندارد شده در میان ناوگان های اصلی است و تضمین می کند که قطعات جایگزین به راحتی از هر تامین کننده بندر جهانی در دسترس است و نقشه برداران کلاس هیچ مشکلی در سازگاری پیدا نمی کنند.

یدک‌کش‌ها، کشتی‌های عرضه فراساحلی، کشتی‌های آبراه داخلی و قایق‌های کاری کوچک‌تر – ۳ پیوند ممکن است قابل قبول یا حتی ارجح باشد، مشروط بر اینکه طول کاهش‌یافته اتصال بند را به خطر نیندازد و محدودیت بار کاری مجموعه (WLL) با زنجیره اصلی مطابقت داشته باشد یا از آن فراتر رود.

تطبیق قطر و درجه زنجیر

صرف نظر از پیکربندی، پیشروی چرخشی باید از نظر ابعادی با قطر اسمی زنجیر مطابقت داشته باشد (معمولاً از 12.5 میلی متر تا 162 میلی متر متغیر است). تأیید کنید که درجه (2 یا 3) اجزای پیشرو مشابه یا بالاتر از زنجیره لنگر اصلی است. اختلاط نمرات توصیه نمی شود مگر اینکه به طور خاص توسط جامعه طبقه بندی تایید شده باشد.

جامعه طبقه بندی و الزامات قانونی

با قوانین قابل اجرا دولت پرچم کشتی و جامعه طبقاتی مشورت کنید. برخی از نمادهای کلاس، تحلیل خستگی اضافی یا حداقل حاشیه بار شکست را برای اجزای چرخشی تحمیل می کنند. همیشه از سازندگانی که دارای گواهی تایید نوع برای درجه و محدوده اندازه مربوطه هستند منبع بگیرید و قبل از نصب گزارش کامل تست مواد (MTR) را درخواست کنید.

نتیجه گیری و پیشنهاد

انتخاب بین 3 پیوند و 4 پیوندپیشروهای گرداندر نهایت به یک مبادله بین فشردگی و اتصال بستگی دارد.

برای اکثریت قریب به اتفاق کشتی‌های تجاری در اعماق دریا، نوع 4 پیوندی استاندارد قطعی است - این نوع غلاف ساده، در دسترس بودن جهانی قطعات یدکی و پذیرش بدون ابهام توسط همه انجمن‌های رده‌بندی بزرگ ارائه می‌کند.

برای کشتی‌های با تناژ کوچک، فضای محدود یا تخصصی، پیکربندی 3 پیوند راه‌حلی مناسب ارائه می‌کند، مشروط بر اینکه رابط غلاف اتصال به دقت مهندسی شده باشد و رده‌بندی مقاومت مجموعه کاملاً مستند باشد.

به عنوان آخرین مرحله، اکیداً توصیه می‌شود که سازنده تجهیزات پهلوگیری و نقشه‌بردار کلاس حاضر در مرحله طراحی یا تعویض مشارکت داشته باشند. تنها با بررسی متقاطع ابعاد پیشرو، بار اثبات و گواهی مواد در برابر سیستم لنگر مخصوص کشتی می‌توان از انتخاب ایمن، سازگار و عملیاتی مطمئن اطمینان حاصل کرد.
